반파정류기 실험 - 예비
1. 모의 실험 목표
오실로스코프 조작법 숙지(함수발생기, 데이터저장)
반파정류기 구현
2. 실험 방법 실험 기기 및 부품 :

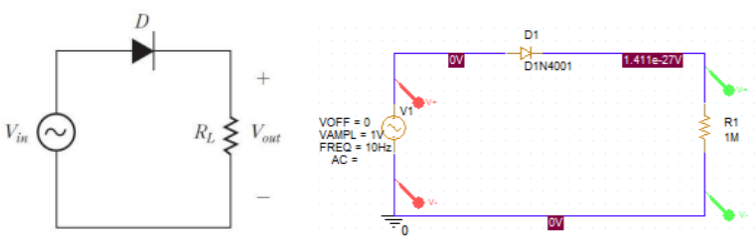

-회로도

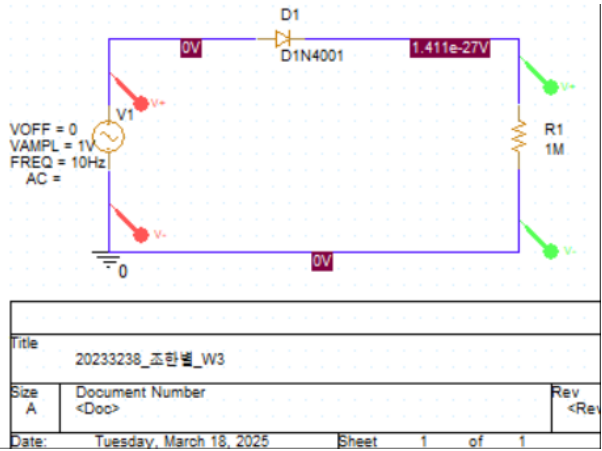

(1) 전원공급기-다이오드-저항 회로를 아래 회로도와 사진과 같이 구성 (
다이오드 - 1N4001, 저항- 1M𝛀, VOFF=0, VAMOL-진폭, FREQ-주파수)
(2) 함수발생기를 사용하여, Vin을 아래의 신호로 각각 생성하여 (3)를 수행
- Vin = 1sin(2ωπ f t)[V], f = 10 [Hz]
- Vin = 2.5sin(2ωπ f t)[V], f = 10 [Hz]
- Vin = 2.5√2sin(2ωπ f t)[V], f = 100 [Hz]

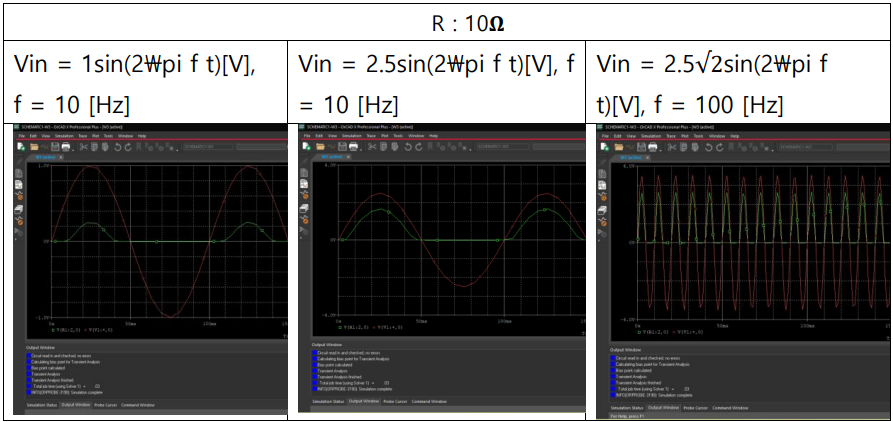

(3) Vin을 오실로스코프의 1채널, Vout을 오실로스코프 2채널에 연결, 각각의 파 형을 측정하여 이미지 저장 수행.
(4) 저항을 1K𝛀으로 바꾸어 (1) – (3) 수행.
(5) 저항을 10𝛀으로 바꾸어 (1) – (3) 수행.
3. 정리 및 고찰
PSPICE를 통해 저항 및 신호를 바꾸며 Vin과 Vout의 파형을 확인하는 실험을 진행했다.
실험 초기에 파형이 나오지 않고 에러가 떠 VOFF와 AC값이 문제라고 생각하여 VOFF=0, AC는 빈칸으로 조정하여 실험을 진행하여 정확한 파형을 측정할 수 있었다.
또 VAMPL(진폭), FREQ(주파수)의 단위를 올바르게 하지 않아 발생한 문제도 있었는데 수 정하여 원활한 실험을 진행했다.
- 저항 값 변화에 대한 차이

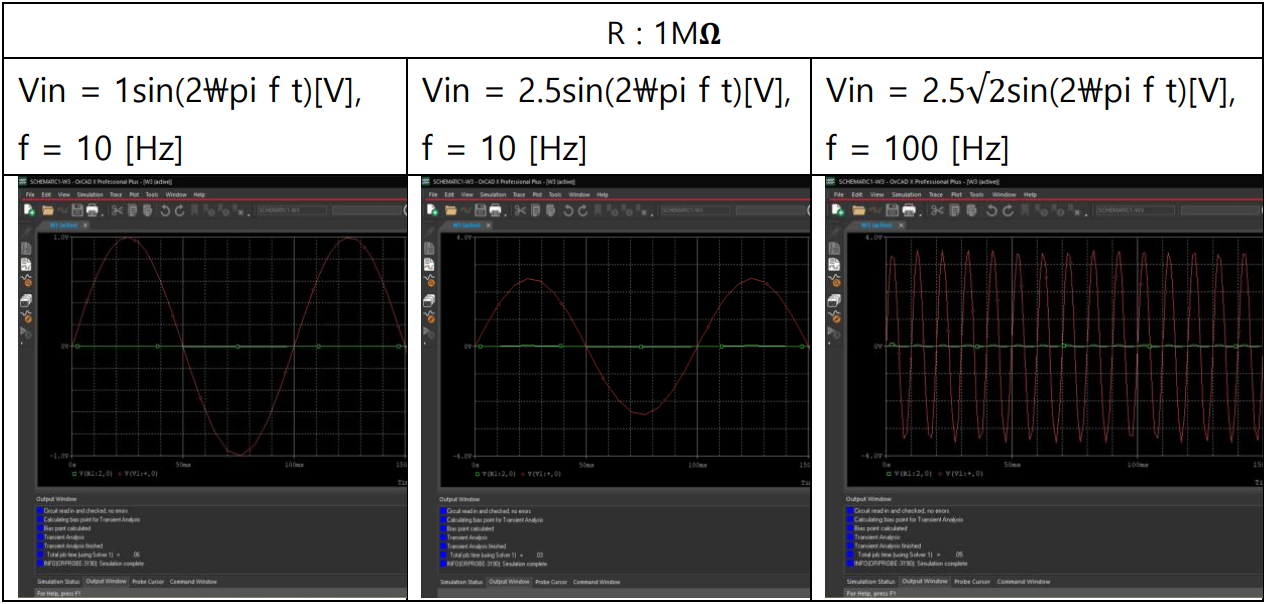

R=1M 𝛀에서 실험 한 경우 : 출력 신호의 크기와 형태가 크게 왜곡되지 않았다.
R=1M 𝛀에서 실험 한 경우 : 출력 신호가 더욱 왜곡되었다. 출력 신호가 비선형적으로 보였다.
- 주파수 변화에 대한 차이
f = 10Hz에서 실험한 경우 : 주파수가 낮아 주기(주파수의 역수)가 길어져 신호가 한 주 기를 마치는데 시간이 많이 걸렸다.
f = 100Hz에서 실험한 경우 : 높은 주파수로 주기가 짧아져 신호가 빨리 변했다. 출력 신호에서 빠르게 0V로 떨어졌다.
+ chat gpt 사용했으나 정확한지는 모름
